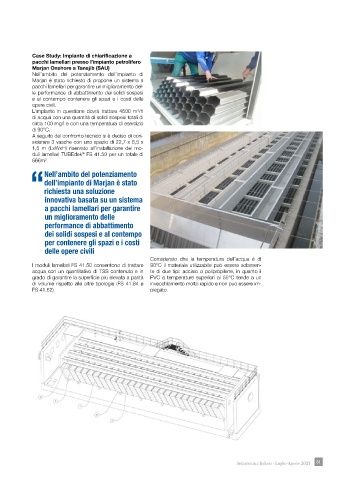

Case Study: Impianto di chiarificazione a
            pacchi lamellari presso l’impianto petrolifero
            Marjan Onshore a Tanajib (SAU)
            Nell’ambito del potenziamento dell’impianto di
            Marjan è stato richiesto di proporre un sistema a
            pacchi lamellari per garantire un miglioramento del-
            le performance di abbattimento dei solidi sospesi
            e al contempo contenere gli spazi e i costi delle
            opere civili.
            L’impianto in questione dovrà trattare 4600 m /h
                                                 3
            di acqua con una quantità di solidi sospesi totali di
            circa 100 mg/l e con una temperatura di esercizio
            di 90°C.
            A seguito del confronto tecnico si è deciso di con-
            siderare 3 vasche con uno spazio di 22,7 x 6,5 x
            1,5 m (LxWxH) riservato all’installazione dei mo-
            duli lamellari TUBEdek  FS 41.50 per un totale di
                              ®
                 3
            666m .
                 Nell’ambito del potenziamento
                 dell’impianto di Marjan è stato
            “richiesta una soluzione
                 innovativa basata su un sistema
                 a pacchi lamellari per garantire
                 un miglioramento delle
                 performance di abbattimento
                 dei solidi sospesi e al contempo
                 per contenere gli spazi e i costi
                 delle opere civili
                                                      Considerato che la temperatura dell’acqua è di
            I moduli lamellari FS 41.50 consentono di trattare   90°C il materiale utilizzabile può essere solamen-
            acqua con un quantitativo di TSS contenuto e in   te di due tipi: acciaio o polipropilene, in quanto il
            grado di garantire la superficie più elevata a parità   PVC a temperature superiori ai 55°C tende a un
            di volume rispetto alle altre tipologie (FS 41.84 e   invecchiamento molto rapido e non può essere im-
            FS 41.62).                                piegato.
