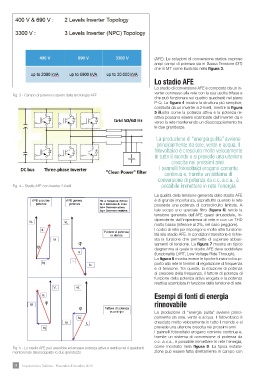

Fig. 3 - Campo di potenza coperto dalla tecnologia AFE
Fig. 4 – Stadio AFE con inverter 2-livelli
Fig. 5 - Lo stadio AFE può assorbire ed erogare potenza attiva e reattiva nei 4 quadranti
mantenendo disaccoppiate le due grandezze
34 Impiantistica Italiana - Novembre-Dicembre 2015
(AFE). Le soluzioni di conversione statica coprono
ampi campi di potenza sia in Bassa Tensione (BT)
che in MT come illustrato nella figura 3.
Lo stadio AFE
Lo stadio di conversione AFE è composto da un in-
verter connesso alla rete con la sua uscita trifase e
che può funzionare sui quattro quadranti nel piano
P-Q. La figura 4 mostra la struttura più semplice,
costituita da un inverter a 2-livelli, mentre la figura
5 illustra come la potenza attiva e la potenza re-
attiva possano essere scambiate dall’inverter da e
verso la rete mantenendo un disaccoppiamento tra
le due grandezze.
La produzione di “energia pulita” avviene
principalmente da sole, vento e acqua. Il
fotovoltaico è cresciuto molto velocemente
in tutto il mondo e si prevede una ulteriore
crescita nei prossimi anni.
I pannelli fotovoltaici erogano corrente
continua e, tramite un sistema di
conversione di potenza da c.c. a c.a., è
possibile immettere in rete l’energia
La qualità della tensione generata dallo stadio AFE
è di grande importanza, soprattutto quando la rete
possiede una potenza di cortocircuito limitata. A
tale scopo uno speciale filtro (figura 6) rende la
tensione generata dall’AFE quasi sinusoidale, in-
dipendente dall’impedenza di rete e con un THD
molto basso (inferiore al 2%, nel caso peggiore).
I codici di rete poi impongono molte altre funziona-
lità allo stadio AFE. In condizioni transitorie è richie-
sta la funzione che permette di superare abbas-
samenti di tensione. La figura 7 mostra un tipico
diagramma al quale lo stadio AFE deve soddisfare
(funzionalità LVRT, Low Voltage Ride Through).
La figura 8 mostra invece le tipiche funzioni di sup-
porto alla rete in termini di regolazione di frequenza
e di tensione. Tra queste, la riduzione di potenza
al crescere della frequenza, il fattore di potenza di
funzione della potenza attiva erogata e la potenza
reattiva scambiata in funzione della tensione di rete.
Esempi di fonti di energia
rinnovabile
La produzione di “energia pulita” avviene princi-
palmente da sole, vento e acqua. Il fotovoltaico è
cresciuto molto velocemente in tutto il mondo e si
prevede una ulteriore crescita nei prossimi anni.
I pannelli fotovoltaici erogano corrente continua e,
tramite un sistema di conversione di potenza da
c.c. a c.a., è possibile immettere in rete l’energia,
come mostrato nella figura 9. La tipica installa-
zione può essere fatta direttamente in campo con
