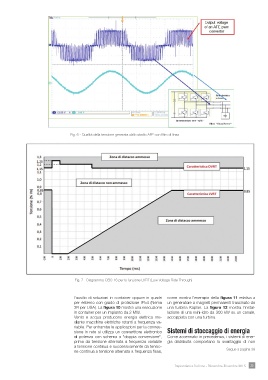

Fig. 6 - Qualità della tensione generata dallo stadio AFE con filtro di linea
Fig. 7 - Diagramma CEI0-16 per la funzione LVRT (Low Voltage Ride Through)
l’ausilio di soluzioni in container oppure in quadri come mostra l’esempio della figura 11 relativa a
per esterno con grado di protezione IP54 (Nema un generatore a magneti permanenti trascinato da
3R per USA). La figura 10 mostra una esecuzione una turbina Kaplan. La figura 12 mostra l’instal-
in container per un impianto da 2 MW. lazione di una mini-idro da 300 kW su un canale,
Vento e acqua producono energia elettrica me- accoppiata con una turbina.
diante macchine elettriche rotanti a frequenza va-
riabile. Per entrambe le applicazioni per la connes- Sistemi di stoccaggio di energia
sione in rete si utilizza un convertitore elettronico
di potenza con schema a “doppia conversione”, Come accennato in precedenza, i sistemi di ener-
prima da tensione alternata a frequenza variabile gia distribuita comportano lo svantaggio di non
a tensione continua e successivamente da tensio-
ne continua a tensione alternata a frequenza fissa, Segue a pagina 39
