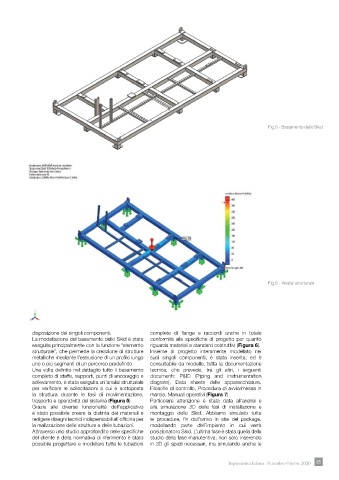

Fig.5 - Basamento dello Skid

Fig.6 - Analisi strutturale

disposizione dei singoli componenti. complete di fl ange e raccordi anche in totale
La modellazione del basamento dello Skid è stata conformità alle specifi che di progetto per quanto
eseguita principalmente con la funzione “elemento riguarda materiali e standard costruttivi (Figura 6).
strutturale”, che permette la creazione di strutture Insieme al progetto interamente modellato nei
metalliche mediante l’estrusione di un profi lo lungo suoi singoli componenti, è stata inserita, ed è
uno o più segmenti di un percorso predefi nito. consultabile da modello, tutta la documentazione
Una volta defi nito nel dettaglio tutto il basamento tecnica, che prevede, tra gli altri, i seguenti
completo di staffe, supporti, punti di ancoraggio e documenti: P&ID (Piping and instrumentation
sollevamento, è stata eseguita un’analisi strutturale diagram), Data sheets delle apparecchiature,
per verifi care le sollecitazioni a cui è sottoposta Filosofi e di controllo, Procedura di avvio/messa in
la struttura durante le fasi di movimentazione, marcia, Manuali operativi (Figura 7).
trasporto e operatività del sistema (Figura 5). Particolare attenzione è stata data all’analisi e
Grazie alle diverse funzionalità dell’applicativo alla simulazione 3D delle fasi di installazione e
è stato possibile creare la distinta dei materiali e montaggio dello Skid. Abbiamo simulato tutte
redigere disegni tecnici indispensabili all’offi cina per le procedure, fi n dall’arrivo in site del package,
la realizzazione delle strutture e delle tubazioni. modellando parte dell’impianto in cui verrà
Attraverso uno studio approfondito delle specifi che posizionato lo Skid. L’ultima fase è stata quella della
del cliente e della normativa di riferimento è stato studio della fase manutentiva, non solo inserendo
possibile progettare e modellare tutte le tubazioni in 3D gli spazi necessari, ma simulando anche le
