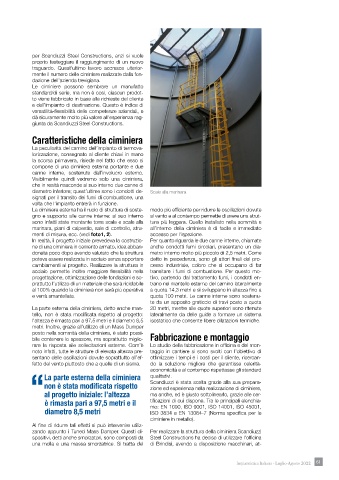

per  Scandiuzzi  Steel  Constructions,  anzi  si  vuole
            proprio festeggiare il raggiungimento di un nuovo
            traguardo. Quest’ultimo lavoro accresce ulterior-
            mente il numero delle ciminiere realizzate dalla fon-
            dazione dell’azienda trevigiana.
            Le ciminiere possono sembrare un manufatto
            standard/di serie, ma non è così, ciascun prodot-
            to viene fabbricato in base alle richieste del cliente
            e dell’impianto di destinazione. Questo è indice di
            versatilità-flessibilità delle competenze aziendali, e
            dà sicuramente molto più valore all’esperienza rag-
            giunta da Scandiuzzi Steel Constructions.

            Caratteristiche della ciminiera

            La peculiarità del camino dell’impianto di termova-
            lorizzazione, consegnato al cliente chiavi in mano
            la scorsa primavera, risiede nel fatto che esso si
            compone di una ciminiera esterna portante e due
            canne interne, sostenute dall’involucro esterno.
            Visibilmente quindi vedremo solo una ciminiera,
            che in realtà nasconde al suo interno due canne di
            diametro inferiore; quest’ultime sono i condotti de-  Scale alla marinara
            signati per il transito dei fumi di combustione, una
            volta che l’impianto entrerà in funzione.
            La ciminiera esterna ha il ruolo di struttura di soste-  modo più efficiente per ridurre le oscillazioni dovute
            gno e supporto alle canne interne: al suo interno   al vento e al contempo permette di avere una strut-
            sono infatti state montante torre scale e scale alla   tura più leggera. Quello installato nella sommità e
            marinara, piani di calpestio, sale di controllo, stru-  all’interno della ciminiera è di facile e immediato
            menti di misura, ecc. (vedi foto1, 2).    accesso per l’ispezione.
            In realtà, il progetto iniziale prevedeva la costruzio-  Per quanto riguarda le due canne interne, chiamate
            ne di una ciminiera in cemento armato, idea abban-  anche condotti fumi circolari, presentano un dia-
            donata poco dopo avendo valutato che la struttura   metro interno molto più piccolo di 2,5 metri. Come
            poteva essere realizzata in acciaio senza apportare   detto in precedenza, sono gli attori finali del pro-
            cambiamenti al progetto. Realizzare la struttura in   cesso industriale, coloro che si occupano di far
            acciaio  permette  inoltre  maggiore flessibilità  nella   transitare i fumi di combustione. Per questo mo-
            progettazione, ottimizzazione delle fondazioni e so-  tivo, partendo dal trattamento fumi, i condotti en-
            prattutto l’utilizzo di un materiale che sarà riciclabile   trano nel mantello esterno del camino lateralmente
            al 100% quando la ciminiera non sarà più operativa   a quota 14,3 metri e si sviluppano in altezza fino a
            e verrà smantellata.                      quota 100 metri. Le canne interne sono sostenu-
                                                      te da un apposito graticcio di travi posto a quota
            La parte esterna della ciminiera, detto anche man-  20 metri, mentre alle quote superiori sono ritenute
            tello, non è stata modificata rispetto al progetto:   lateralmente da delle guide a formare un sistema
            l’altezza è rimasta pari a 97,5 metri e il diametro 8,5   isostatico che consente libere dilatazioni termiche.
            metri. Inoltre, grazie all’utilizzo di un Mass Dumper
            posto nella sommità della ciminiera, è stato possi-
            bile contenere lo spessore, ma soprattutto miglio- Fabbricazione e montaggio
            rare la risposta alle sollecitazioni esterne. Com’è   Lo studio della fabbricazione in officina e del mon-
            noto infatti, tutte le strutture di elevata altezza pre-  taggio in cantiere si sono svolti con l’obiettivo di
            sentano delle oscillazioni dovute soprattutto all’ef-  ottimizzare i tempi e i costi per il cliente, ricercan-
            fetto del vento piuttosto che a quelle di un sisma.  do  la  soluzione  migliore  che  garantisse  celerità-
                                                      economicità e al contempo rispettasse gli standard
                 La parte esterna della ciminiera     qualitativi.
                 non è stata modificata rispetto      Scandiuzzi è stata scelta grazie alla sua prepara-
                                                      zione ed esperienza nella realizzazione di ciminiere,
            “al progetto iniziale: l’altezza          ma anche, ed è giusto sottolinearlo, grazie alle cer-
                 è rimasta pari a 97,5 metri e il     tificazioni di cui dispone. Tra le principali elenchia-
                                                      mo: EN 1090, ISO 9001, ISO 14001, ISO 45001,
                 diametro 8,5 metri                   ISO 3834 e EN 13084-7 (Norma specifica per le
                                                      ciminiere in metallo).
            Al fine di ridurre tali effetti si può intervenire utiliz-
            zando appunto i Tuned Mass Damper. Questi di-  Per realizzare la struttura della ciminiera Scandiuzzi
            spositivi, detti anche smorzatori, sono composti da   Steel Constructions ha deciso di utilizzare l’officina
            una molla e una massa smorzatrice. Si tratta del   di Brindisi, avendo a disposizione macchinari, at-
