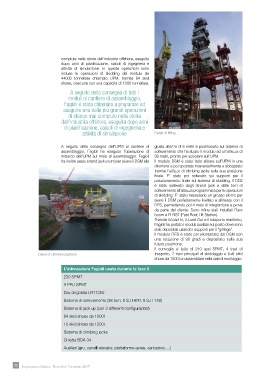

compiute nella storia dell’industria offshore, eseguita
dopo anni di pianificazione, calcoli di ingegneria e
attività di simulazione. In queste operazioni sono
incluse le operazioni di skidding del modulo da
44000 tonnellate chiamato UPM, tramite 64 skid
shoes, ciascuna con una capacità di 1000 tonnellate.

A seguito della consegna di tutti i
moduli al cantiere di assemblaggio,
Fagioli è stata chiamata a preparare ed
eseguire una delle più grandi operazioni
di sbarco mai compiute nella storia
dell’industria offshore, eseguita dopo anni
di pianificazione, calcoli di ingegneria e
attività di simulazione Detail of lifting

A seguito della consegna dell’UPM al cantiere di giusta altezza di 6 metri e posizionarlo sul sistema di
assemblaggio, Fagioli ha eseguito l’operazione di sollevamento che ha alzato il modulo ad un’altezza di
imbarco dell’UPM sul molo di assemblaggio. Fagioli 36 metri, pronto per scivolare sull’UPM.
ha inoltre usato strand jack e torri per alzare il DSM alla Il modulo DSM è stato fatto slittare sull’UPM in una
direzione e poi spostato trasversalmente e abbassato
tramite l’utilizzo di climbing jacks sulla sua posizione
finale. E’ stato poi sollevato sui supporti per il
posizionamento finale sul sistema di skidding. Il DES
è stato sollevato dagli strand jack e dalle torri di
sollevamento all’altezza programmata per le operazioni
di skidding. E’ stato necessario un grosso sforzo per
avere il DSM perfettamente livellato e allineato con il
DES, permettendo poi 4 mesi di integrazione e prove
da parte del cliente. Sono infine stati installati Flare
boom e ELBST (East Boat Lift Station).
Tramite il Load In, il Load Out e il trasporto marittimo,
Fagioli ha portato i moduli ausiliari sul posto dove sono
stati depositati usando i supporti per il “grillage”.
Il modulo DES è stato poi allontanato dal DSM con
una rotazione di 90 gradi e depositato sulla sua
futura posizione.
Il convoglio è fatto di 210 assi SPMT, 4 travi di
Detail of offshore platform trasporto, 2 travi principali di skiddaggio e 6+6 skid
shoes da 1200 ton assemblate nella sala di montaggio.

L’attrezzatura Fagioli usata durante la fase 2
230 SPMT
9 PPU SPMT
Gru cingolata LR11350
Sistema di sollevamento (38 torri, 8 SJ L600, 8 SJ L750)

Sistema di jack up (con 3 differenti configurazioni)
64 skid shoes da 1000t
12 skid shoes da 1200t
Sistema di climbing jacks
Chiatta BOA 34

Ausiliari (gru, carrelli elevator, piattaforme aeree, caricatore,…)
