GRANDI OPERE/ 1






                            di alcune strade urbane ed extraurbane, compreso   semoventi superando il torrente Polcevera e la
                            ovviamente il tratto autostradale A10.       ferrovia, fino in posizione di sollevamento tra
                                                                         le pile;
                             I “megablocchi” sono stati assemblati ai piedi del-  •   238  assi SPMT’s, mezzi  semoventi  speciali
                            le pile in calcestruzzo fino al completamento del-  multi-ruota per la movimentazione a terra degli
                            le campate. Successivamente, queste sono state   impalcati, dalle aree di montaggio alle aree di
                            trasportate nella posizione del sollevamento per il   sollevamento, in alcuni casi attraverso l’alveo
                            loro varo in quota, per un totale di 3 campate con   del torrente Polcevera e la ferrovia;
                            una lunghezza 100m, 14 campate lunghe 50m, 1   •   4 macchine speciali di sollevamento (Strand
                            campata da 41m e 1 da 27m. Complessivamente   Jacks System - martinetti a recupero di cavo),
                            il peso totale trasportato è stato circa 17.500 ton   capacità totale 2.400 ton, per il sollevamen-
                            di carpenteria metallica, costruita in conformità alle   to  delle  campate  maggiori aventi  lunghezza
                            Norme UNI EN 1090 in Execution Class 4.      100m, fino alla quota di varo sopra le pile;
                            Il modello di modularizzazione ha così richiesto   •   1 gru LTM450, idraulica stabilizzata, capacità
                            mezzi di trasporto eccezionali che hanno transitato   450 ton per il montaggio delle attrezzature Fa-
                            per le vie urbane e in cantiere, e attrezzature di sol-  gioli e il montaggio di parti secondarie dell’Im-
                            levamento con portate elevate, in grado di sollevare   palcato.
                            in un solo giorno gli impalcati da terra alla quota fi-
                            nale di +50.6m, sopra le pile in calcestruzzo gettate
                            in opera dall’azienda appaltatrice delle opere civili  L’installazione delle campate
                            Salini Impregilo.                         di lunghezza 100 metri

                            La potenza di sollevamento dispiegata è stata co-  Il  sollevamento  delle  tre  campate  comprese  tra
                            stituita da:                              le pile 8 e 11, aventi luce 100m, è stato eseguito
                            •   2  gru  Demag  CC2800, cingolate tralicciate,   mediante quattro martinetti di sollevamento a recu-
                                capacità massima 600 ton, per il sollevamen-  pero di cavi (Strand Jacks Fagioli Lifting System),
                                to da terra in tandem lift delle campate minori   con capacità pari a 600 ton, per una capacità di
                                aventi lunghezza 50m;                 sollevamento totale di 2.400 ton. Il fascio di cavi
                            •   2  gru  Demag  CC6800, cingolate tralicciate,   di sollevamento per ogni martinetto è costituito
                                capacità massima 1.250 ton, per il solleva-  da 37 trefoli conformi alla Norma BS 5896:2012,
                                mento da terra in tandem lift delle campate   diametro 18mm, con carico ultimo a rottura pari a
                                minori aventi lunghezza 50m;          1.440 ton e peso 67 kg/m. Durante il sollevamen-
                            •   1  gru  Demag  CC3800, cingolata tralicciata,   to, il fascio di cavi passante attraverso il martinetto
                                capacità massima 650 ton, per il sollevamento   “strand jack” può essere raccolto in “recoilers” op-
                                da terra delle campate minori aventi lunghezza   pure guidato da “strand guides” e fatto scendere a
                                50m;                                  terra per gravità.
                            •   4 macchine speciali di sollevamento Fagioli   Altri mezzi di sollevamento come gru sono stati
                                (Climbing  Jacks),  capacità  totale  2.400  ton,   scartati in fase progettuale. I mezzi standard di sol-
                                per il pre-sollevamento fino a 5m delle cam-  levamento avrebbero potuto sollevare pesi molto
                                pate maggiori aventi lunghezza 100m, per   più leggeri, campate alleggerite prive di parti strut-
                                permetterne la movimentazione con carrelli   turali pesanti e avrebbero richiesto spazi di mano-

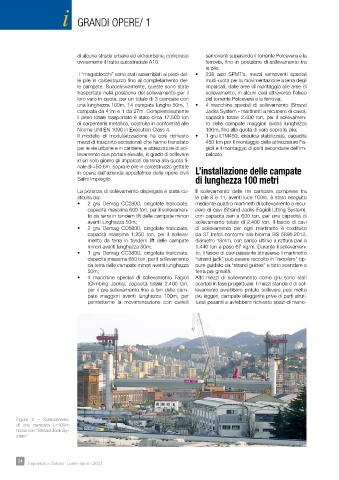

       Figura 2 – Sollevamento
       di  una  campata  L=100m
       tipica con “Strand Jack Sy-
       stem”
