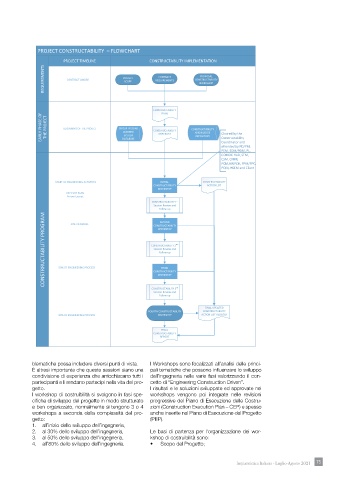

PROJECT CONSTRUCTABILITY  – FLOWCHART

                       PROJECT TIMELINE               CONSTRUCTABILITY IMPLEMENTATION
                REQUIREMENTS  CONTRACT AWARD  PROJECT   REQUIREMENTS  CONSTRUCTABILITY
                                                                       PROPOSAL
                                                         CONTRACT
                                             SCOPE
                                                                       WORKSHOP



                                                       CONSTRUCTABILITY
                                                          PLAN
                EARLY PHASE OF   THE PROJECT   BEGINNING OF THE PROJECT  GROUP LESSONS   CONSTRUCTABILITY   CONSTRUCTABILITY   Chaired by the
                                            LEARNED
                                                                      KNOWLEDGE
                                                         CHECKLIST
                                             SYSTEM
                                                                      REPOSITORY
                                                                               Constructability
                                            DATABASE
                                                                               Coordinator and
                                                                               attended by PD/PM,
                                                                               PEM, SDM/PDM, PL,
                                                                               COMOC HoD, STM,
                                                                               CSM, CMM,
                                                                               PCM,AWPCH, PPM/PPC,
                                                                               PQM, HSEM and Client
                    START OF ENGINEERING ACTIVITIES      INITIAL        CONSTRUCTABILITY
                                                       CONSTRUCTABILITY   ACTION LIST
                                                        WORKSHOP
                        KEY PLOT PLAN
                         Frozen Layout
                                                      CONSTRUCTABILITY 1°
                                                       Session Review and
                                                         Follow-up
                 CONSTRRUCTABILITY PROGRAM  50% OF ENGINEERING PROCESS  CONSTRUCTABILITY 2
                                                         SECOND
                          30% 3D MODEL
                                                       CONSTRUCTABILITY
                                                        WORKSHOP
                                                               ND
                                                       Session Review and
                                                         Follow-up
                                                          THIRD
                                                       CONSTRUCTABILITY
                                                        WORKSHOP

                                                      CONSTRUCTABILITY 3   rd
                                                       Session Review and
                                                         Follow up
                                                                         FINAL UPDATED
                                                     FOURTH CONSTRUCTABILITY   CONSTRUCTABILITY
                      80% OF ENGINEERING PROCESS        WORKSHOP        ACTION LIST REGISTER

                                                          FINAL
                                                       CONSTRUCTABILITY
                                                         REPORT



            blematiche possa includere diversi punti di vista.   I Workshops sono focalizzati all’analisi delle princi-
            È altresì importante che queste sessioni siano una   pali tematiche che possono influenzare lo sviluppo
            condivisione di esperienza che arricchiscano tutti i   dell’ingegneria nelle varie fasi valorizzando il con-
            partecipanti e li rendano partecipi nella vita del pro-  cetto di “Engineering Construction Driven”.
            getto.                                    I risultati e le soluzioni sviluppate ed approvate nei
            I workshop di costruibilità si svolgono in fasi spe-  workshops vengono poi integrate nelle revisioni
            cifiche di sviluppo del progetto in modo strutturato   progressive del Piano di Esecuzione delle Costru-
            e ben organizzato, normalmente si tengono 3 o 4   zioni (Construction Execution Plan – CEP) e spesso
            workshops a seconda della complessità del pro-  anche inserite nel Piano di Esecuzione del Progetto
            getto:                                    (PEP).
            1.  all’inizio dello sviluppo dell’ingegneria,
            2.  al 30% dello sviluppo dell’ingegneria,  Le basi di partenza per l’organizzazione dei wor-
            3.  al 50% dello sviluppo dell’ingegneria,  kshop di costruibilità sono:
            4.  all’80% dello sviluppo dell’ingegneria.  •   Scopo del Progetto;
