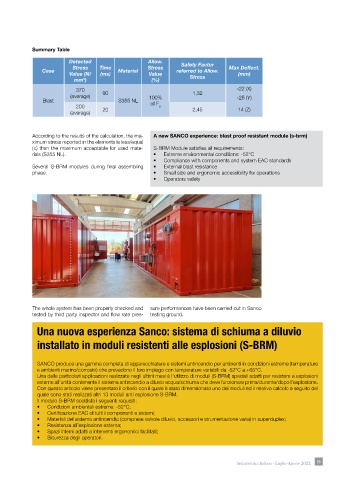

Summary Table

                         Detected                    Allow.
                           Stress   Time             Stress      Safety Factor    Max Deflect.
                Case                       Material            referred to Allow.
                         Value (N/  (ms)             Value          Stress           (mm)
                              2
                           mm )                       (%)
                            370                                                     -22 (X)
                          (average)  90              100%            1,32           -25 (Y)
                Blast                      S355 NL    of F
                            200                          u
                          (average)  20                              2,45            14 (Z)



            According to the results of the calculation, the ma-  A new SANco experience: blast proof resistant module (s-brm)
            ximum stress reported in the elements is less/equal
            (≤) than the maximum acceptable for used mate-  S-BRM Module satisfies all requirements:
            rials (S355 NL).                           •   Extreme environmental conditions: -52°C
                                                       •   Compliance with components and system EAC standards
            Several S-BRM modules during final assembling   •   External blast resistance
            phase.                                     •   Small size and ergonomic accessibility for operations
                                                       •   Operators safety



























            The whole system has been properly checked and   sure performances have been carried out in Sanco
            tested by third party inspector and flow rate pres-  testing ground.

              Una nuova esperienza Sanco: sistema di schiuma a diluvio

              installato in moduli resistenti alle esplosioni (S-BRM)



              SANCO produce una gamma completa di apparecchiature e sistemi antincendio per ambienti in condizioni estreme (temperature
              e ambienti marino/corrosivi) che prevedono il loro impiego con temperature variabili da -52°C a +65°C.
              Una delle particolari applicazioni realizzate negli ultimi mesi è l’utilizzo di moduli (S-BRM) speciali adatti per resistere a esplosioni
              esterne all’unità contenente il sistema antincendio a diluvio acqua/schiuma che deve funzionare prima/durante/dopo l’esplosione.
              Con questo articolo viene presentato il criterio con il quale è stato dimensionato uno dei moduli ed il relativo calcolo a seguito del
              quale sono stati realizzati altri 13 moduli anti esplosione S-BRM.
              Il modulo S-BRM soddisfa i seguenti requisiti:
              •   Condizioni ambientali estreme: -52°C;
              •   Certificazione EAC di tutti i componenti e sistemi;
              •   Materiali del sistema antincendio (comprese valvole diluvio, accessori e strumentazione varia) in superduplex;
              •   Resistenza all’esplosione esterna;
              •   Spazi interni adatti a interventi ergonomici facilitati;
              •   Sicurezza degli operatori.
