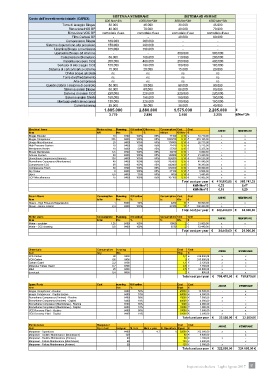

Page 83 - Impiantistica Italiana

SISTEMA A MEMBRANE SISTEMA AD AMMINE
Costo dell'investimento iniziale (CAPEX)
500 Nm^3/h 1000 Nm^3/h 500 Nm^3/h 1000 Nm^3/h
Torre di lavaggio Biogas 30.000 45.000 30.000 45.000
Rimozione H2S BP 40.000 70.000 40.000 70.000
Rimozione VOC BP comodato d'uso comodato d'uso comodato d'uso comodato d'uso
Filtro Carboni BP - - 40.000 60.000
Compressore Biogas 160.000 290.000 - -
Sistema depurazione alta pressione 150.000 240.000 - -
Upgrding Biogas a membrane 375.000 750.000 - -
Upgrading Biogas ad Ammine - - 300.000 500.000
Compressore Biometano 60.000 100.000 110.000 200.000
Impianto recupero CO2 250.000 400.000 250.000 400.000
Serbatoi di stoccaggio CO2 150.000 180.000 150.000 180.000
Sistema di carico/scarico cisterne 15.000 20.000 15.000 20.000
Chiller acqua glicolata nc nc nc nc
Torre di raffreddamento nc nc nc nc
Aria compressa nc nc nc nc
Quadri elettrici / sistema di controllo 50.000 80.000 60.000 90.000
Sistema analisi Biogas 80.000 80.000 80.000 80.000
Sistema di analisi CO2 220.000 220.000 220.000 220.000
Sistema analisi SNAM 150.000 150.000 150.000 150.000
Montaggi elettrici/meccanici 130.000 220.000 100.000 150.000
Commissioning 25.000 35.000 30.000 40.000
1.885.000 2.880.000 1.575.000 2.205.000 €
3.770 2.880 3.150 2.205 €/Nm^3/h

Electrical Items Motor rating Running Utilisation Efficiency Consumption Cost Cost AMINE MEMBRANE
Item kW Hrs % % kWhrs €/kWhr €
Biogas Booster 10 8400 100% 85% 71400 0,15 € 10.710,00 x x
Biogas Compressor 255 8400 100% 85% 1820700 0,15 € 273.105,00 - x
Biogas Miscellaneous 25 8400 100% 85% 178500 0,15 € 26.775,00 x x
High Pressure System 10 8400 30% 85% 21420 0,15 € 3.213,00 - x
Membranes Heater 10 8400 50% 85% 35700 0,15 € 5.355,00 - x
Blower Membranes 5,5 8400 100% 85% 39270 0,15 € 5.890,50 - x
Amines System 20 8400 100% 85% 142800 0,15 € 21.420,00 x -
Biomethane Compressor (Amines) 130 8400 100% 85% 928200 0,15 € 139.230,00 x -
Biomethane Compressor (Membranes) 40 8400 100% 85% 285600 0,15 € 42.840,00 - x
Compressore CO2 90 8400 100% 85% 642600 0,15 € 96.390,00 x x
Compressore Freon 90 8400 100% 85% 642600 0,15 € 96.390,00 x x
Dry Cooler 8 8400 100% 85% 57120 0,15 € 8.568,00 x x
Dryer 4,5 8400 30% 85% 9639 0,15 € 1.445,85 x x
CO2 Miscellaneuos 15 8400 100% 85% 107100 0,15 € 16.065,00 x x
Total cost per year € 416.993,85 € 586.747,35
kWh/Nm^3 0,33 0,47
kWh/Nm^3 0,16 0,29
Steam Users Consumption Running Utilisation Consumption Cost Cost AMINE MEMBRANE
Item te/hr Hrs % te €/te €
Steam - High Pressure Regeneration 1 8400 50% 4200 15 € 63.000,00 - x
Steam - Amine reboiler 2,4 8400 100% 20160 15 € 302.400,00 x -
Total cost per year € 302.400,00 € 63.000,00
Water Users Consumption Running Utilisation Consumption Cost Cost
Item te/hr Hrs % te €/te € AMINE MEMBRANE
Water - scrubber 1,25 8400 100% 10500 2 € 21.000,00 x x
Water - CO2 cleaning 0,8 8400 100% 6720 2 € 13.440,00 x -
Total cost per year € 34.440,00 € 21.000,00

Chemicals Consumption running Cost Cost AMINE MEMBRANE
Item te/y Hrs €/kg €
H2S Carbon 80 8400 5,2 € 416.000,00 x x
VOX Carbon 105 8400 3 € 315.000,00 x x
Carbon Guard 2,2 8400 1,1 € 2.420,00 x x
Molecular Sieves Guard 0,7 8400 2,5 € 1.750,00 x x
MEA 25 8400 2,5 € 62.500,00 x -
dessicant 0,4 8400 2 € 800,00 x x
Total cost per year € 798.470,00 € 735.970,00
Spare Parts Cost running Utilisation Cost Cost AMINE MEMBRANE
Item Hrs % €/set €
Biogas Compressor - Routine 8400 50% 25000 € 12.500,00 - x
Biogas Compressor - Capital Spares 8400 10% 60000 € 6.000,00 - x
Biomethane Compressor (Amines) - Routine 8400 50% 15000 € 7.500,00 x -
Biomethane Compressor (Amines) - Capital 8400 10% 40000 € 4.000,00 x -
Biomethane Compressor (Membranes) - Routine 8400 50% 4000 € 2.000,00 - x
Biomethane Compressor (Membranes) - Capital 8400 10% 10000 € 1.000,00 - x
CO2 Recovery Plant - Routine 8400 50% 15000 € 7.500,00 x x
CO2 Recovery Plant - Capital 8400 10% 35000 € 3.500,00 x x
Total cost per year € 22.500,00 € 32.500,00
Maintenance Manpower Cost Cost AMINE MEMBRANE
Item Op in turn Hrs/year N. turn Hum x pos N. Operators €/year €
Manpower - Operations 1 8400 3 4,7 6 52000 € 312.000,00 x x
Manpower - Routine Maintenance (Membranes) 120 80 € 9.600,00 - x
Manpower - Routine Maintenance (Amines) 90 80 € 7.200,00 x -
Manpower - Failure Maintenance (Membranes) 20 120 € 2.400,00 - x
Manpower - Failure Maintenance (Amines) 30 120 € 3.600,00 x -
Total cost per year € 322.800,00 324.000,00 €

Impiantistica Italiana - Luglio-Agosto 2017 81
